Каретка ручная с приводом OCALIFT ДОРА GCL 10 т 9 м

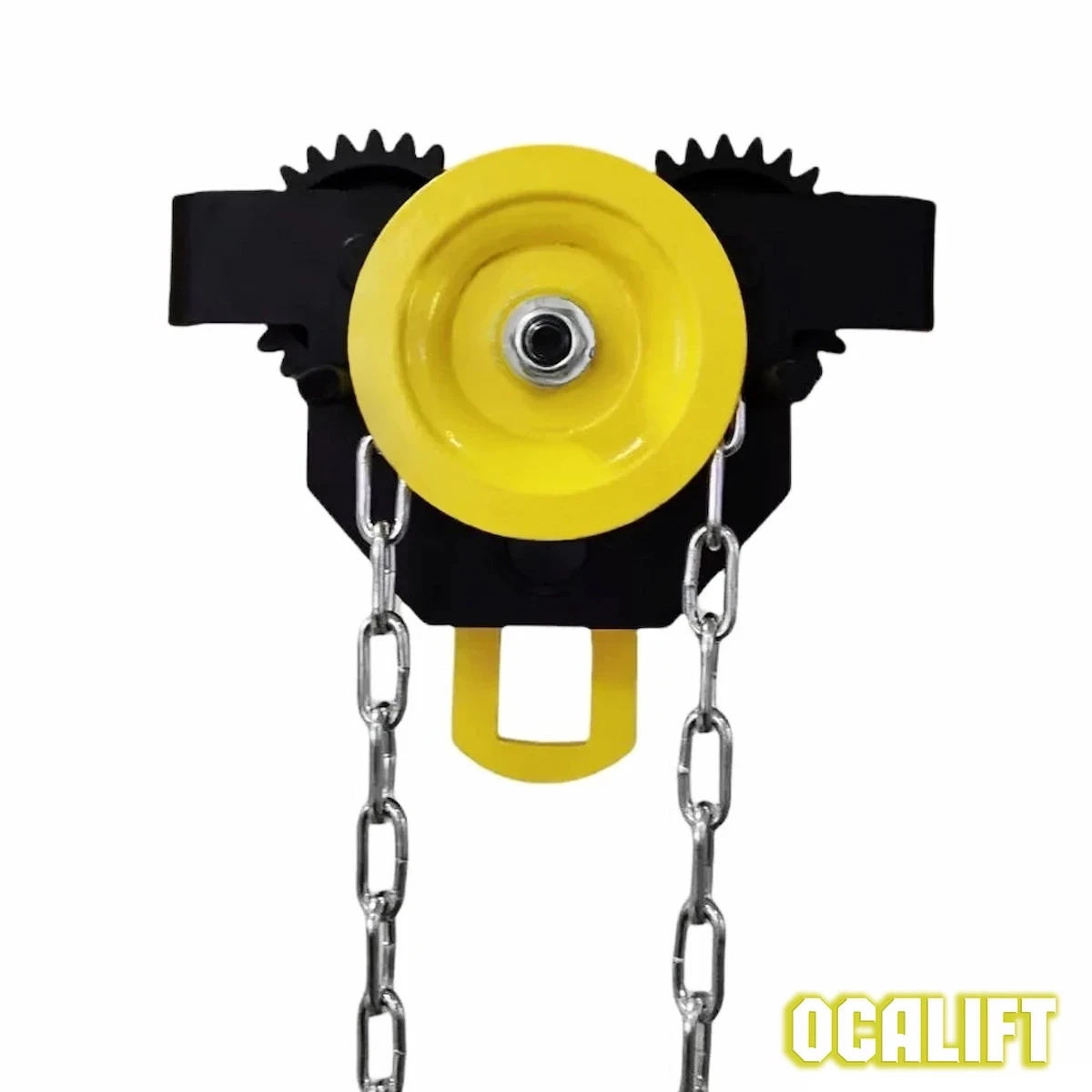

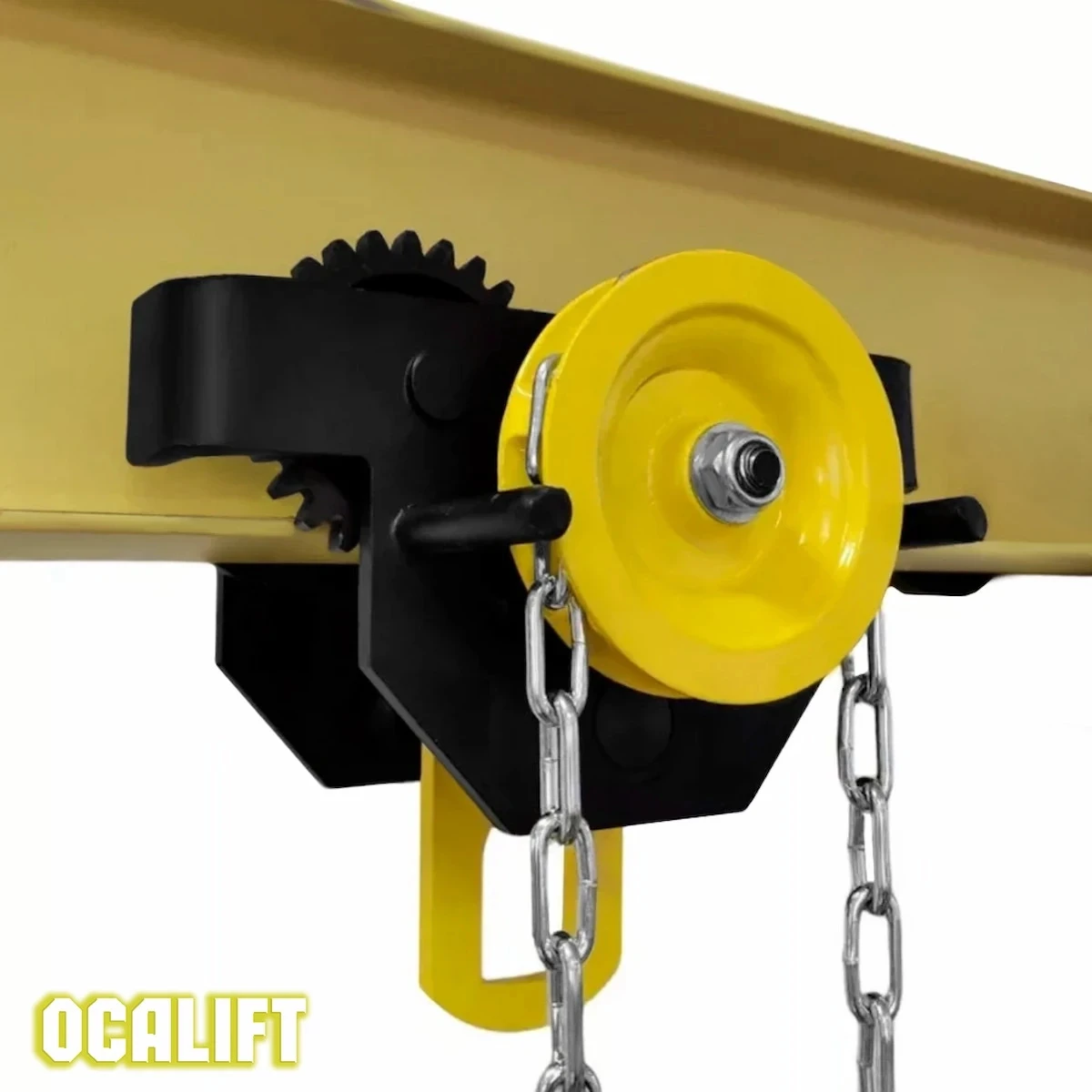

Тележка (каретка) ручная с приводом OCALIFT ДОРА (GCL) 10т 9м является ключевым элементом для создания гибкой грузоподъемной системы. Она выступает переходным звеном, с помощью которого таль крепится к подвесному рельсовому пути (двутавровой балке). Данная модель имеет ручной цепной привод. При перемещении цепи оператор может передвигать тележку в одну или в другую сторону по балке.

Тележки DORA незаменимы на производственных предприятиях, складских комплексах, в ремонтных мастерских и строительстве — везде, где требуется надежное грузоподъемное оборудование.

Серия DORA относится к профессиональной серии и предназначена для продолжительных работ.

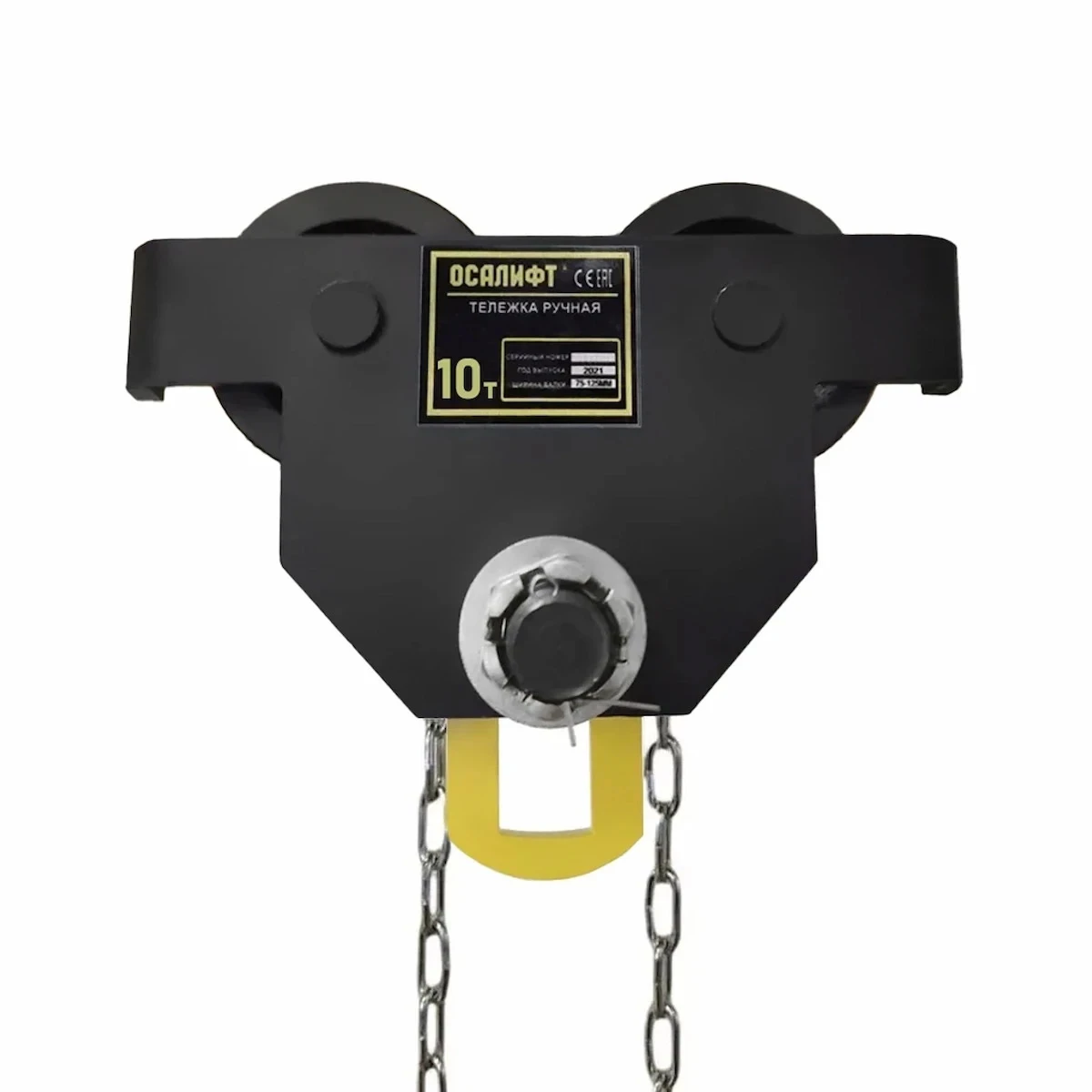

Тележка имеет простую и надежную конструкцию. Две рамы, выполненные из стали достаточной толщины, расположены вертикально (параллельно друг другу). Катки на одной раме имеют свободный ход, на другой же они через шестеренный механизм приводятся в движение роликом, который вращается с помощью цепи. Рамы соединяются между собой металлическим пальцем большого диаметра, который проходит сквозь их втулки. Палец со стороны привода жестко закреплен, с другой стороны крепление производится гайкой.

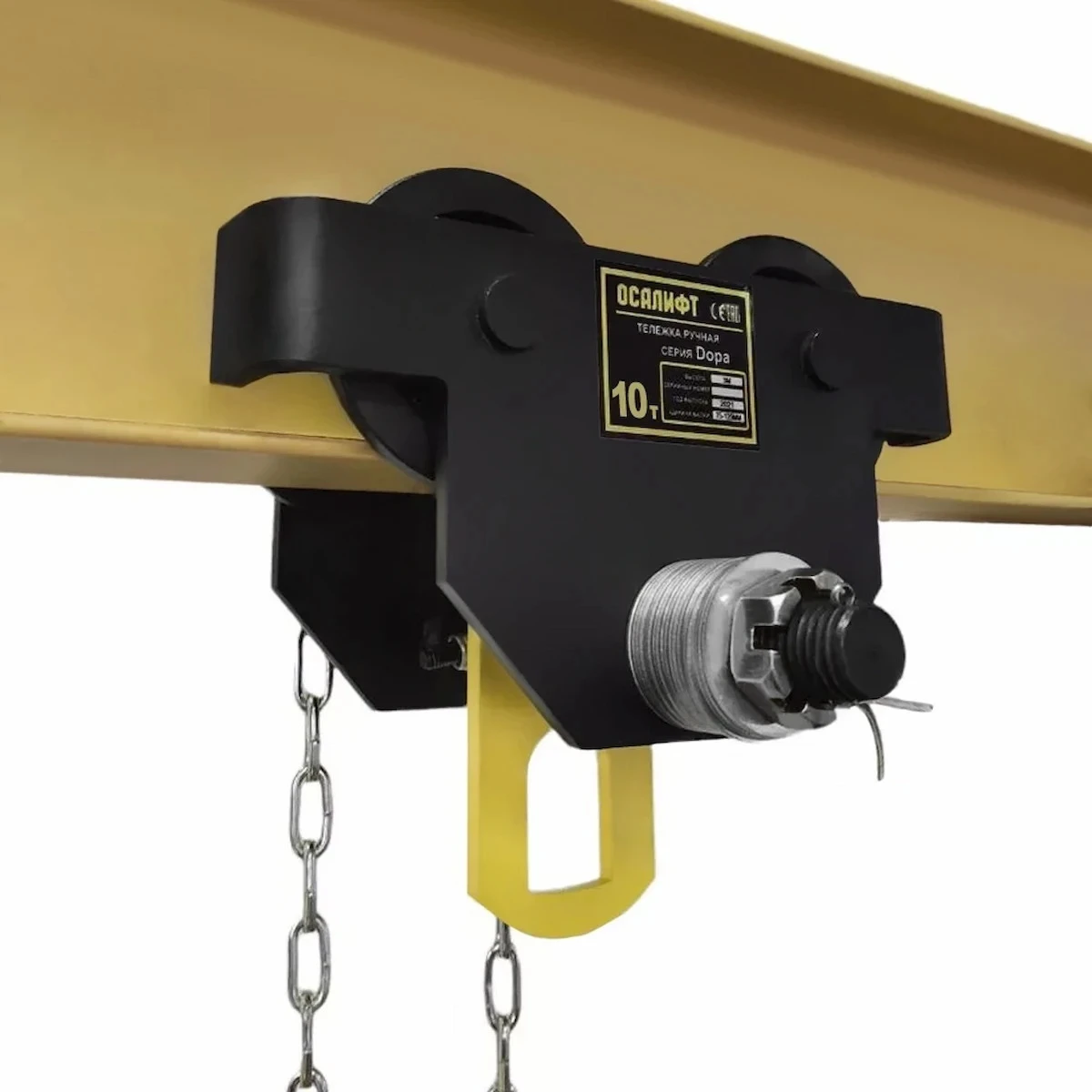

Гайка имеет стопорную систему в виде шплинта. Палец проходит через пластину, которая является анкерной точкой для закрепления тали или груза.

Регулировка по ширине балки осуществляется наборным комплектом шайб в пределах от 100 до 255 мм. Достаточно просто открутить гайку, убавить или прибавить количество шайб увеличивая или уменьшая расстояние между рамами, обеспечивая нужную ширину для крепления к полке балки.

Важно, при регулировке ширины каретки, крайне важно соблюдать симметричное расположение анкерной пластины, для обеспечения правильного баланса груза на балке.

По краям рамы имеется закругление, которое предохраняет катки от внешних механических воздействий и повреждений.

Все каретки OCALIFT DORA GCT проходят стопроцентный заводской технический контроль.

Для начала работы, необходимо распаковать тележку. Осмотреть все конструктивные элементы на предмет повреждений и деформаций. Проверить свободное вращение опорных катков.
Расправить цепь и проверить её на наличие повреждений. Отрегулировать рабочую ширину тележки и подвесить на балку, проконтролировать зазоры опорных катков до полки балки. Проверить легкость перемещения тележки перемещая цепь в одном и в другом направлении, тележка при этом должна свободно перемещаться без заеданий и рывков.
Протестировать работу с небольшим грузом и можно приступать к эксплуатации.

Условия эксплуатации: -20 + 40С, для продолжительных работ (профессиональная серия).

Совместимость:

• Тали ручные цепные шестеренчатые с цепным управлением (ТРШ).
• Тали ручные цепные шестеренчатые с рычажным управлением (ТРР).
• Тали электрические цепные.
• Другое совместимое грузоподъемное оборудование.
