Тележка (каретка) ручная с приводом OCALIFT GCL 2 т 3 м

Каретка ручная 2т 3м тип GCL тележка на двутавр с ручным приводом и длиной цепи 3 метра — это основополагающий компонент для организации мобильной и эффективной грузоподъемной системы. Она выполняет роль связующего элемента, обеспечивая крепление тали к балке.

Данная модель оснащена ручным цепным приводом: оператор, перемещая цепь, приводит тележку в движение вдоль балки в нужном направлении. Тележки GCL нашли широкое применение на производственных площадках, складах и на строительных объектах — везде, где предъявляются высокие требования к надежности подъемного оборудования.

Тележки серии GCL относятся к стандартному классу, что позволяет использовать их для обычных работ.

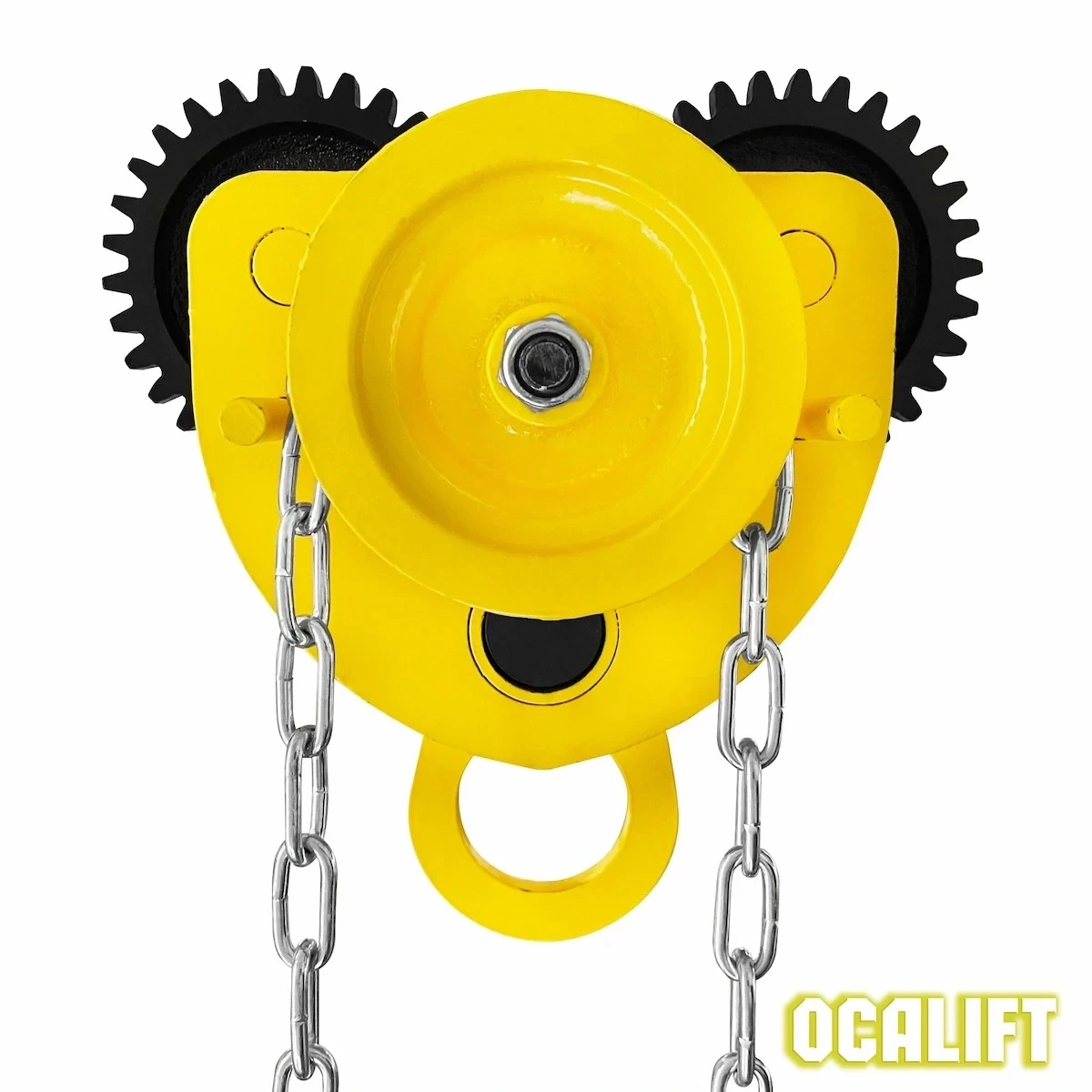

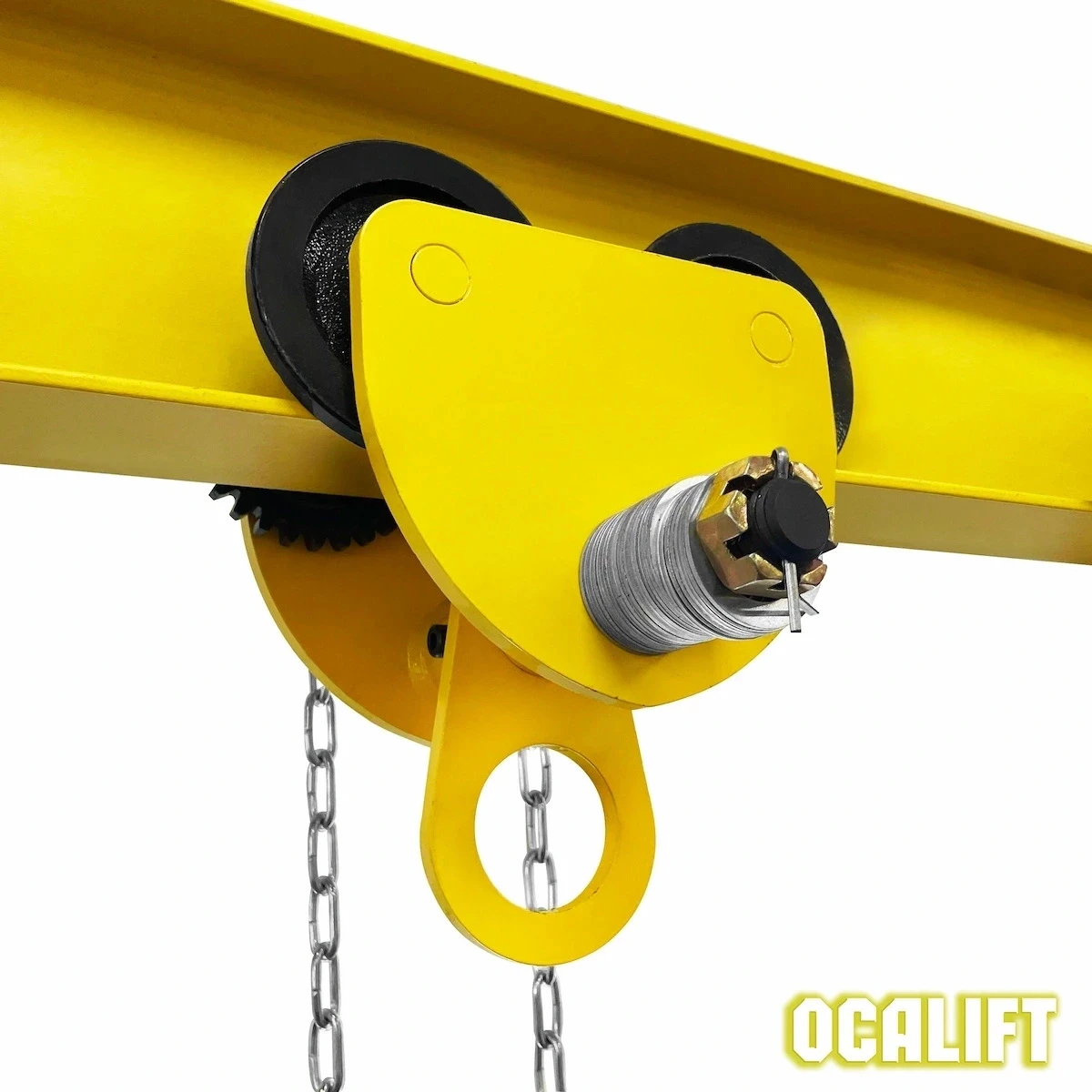

Конструкция изделия отличается продуманностью и надежностью. Она состоит из двух вертикальных стальных рам значительной толщины, расположенных параллельно. На одной раме установлены свободно вращающиеся катки, на другой — катки, приводимые в движение через шестеренный механизм от вращения ролика цепью. Рамы соединены массивным стальным пальцем, проходящим через их втулки. Со стороны привода палец зафиксирован жестко, с противоположной — закреплен гайкой со шплинтом для защиты от самопроизвольного откручивания. На этом же пальце закреплена анкерная пластина для подвеса тали или груза.

Регулировка тележки под ширину полки двутавровой балки (в диапазоне 88–135 мм) осуществляется простым добавлением или уменьшением количества шайб в комплекте. Для этого необходимо открутить фиксирующую гайку, отрегулировать зазор между рамами и надежно затянуть крепление.

Внимание! При изменении ширины необходимо обеспечить симметричное положение анкерной пластины относительно балки для правильного распределения нагрузки и безопасной работы.

Все каретки типа GCL OCALIFT проходят обязательный 100% контроль на заводе-изготовителе.

Порядок ввода в эксплуатацию:

1. Распакуйте тележку.
2. Визуально проверьте все элементы на отсутствие повреждений и деформаций.
3. Убедитесь в свободном вращении всех опорных катков.
4. Расправьте цепь привода и проверьте ее состояние.
5. Отрегулируйте рабочую ширину тележки под используемую двутавровую балку.
6. Подвесьте каретку на балку, проверьте зазоры между катками и полкой балки.
7. Перемещая цепь в обе стороны, убедитесь в плавности хода без заеданий.
8. Проведите пробное тестирование с небольшим грузом перед полноценной работой.

Условия эксплуатации: от -20 °C до +40 °C, режим работы — стандартный.

Совместимость с оборудованием:

• Тали ручные цепные шестеренчатые с цепным управлением (ТРШ).
• Тали ручные цепные шестеренчатые с рычажным управлением (ТРР).
• Тали электрические цепные.
• Прочее совместимое грузоподъемное оборудование.
